HDJC型無殘液反沖洗過濾器

發布日期：2017/8/8 22:08:38　所屬分類：HDJ系列過濾設備　訪問統計：3365

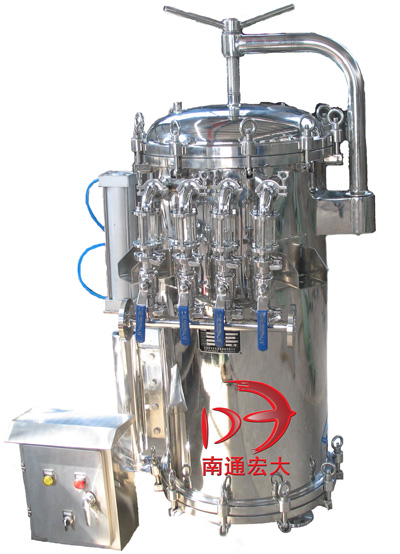

HDJC型無殘液反沖洗過濾器

產品簡介

*獨特的分組反吹結構，使雜質的脫離更高效，更干凈，避免了普通濾芯式過濾器存在的濾餅無法脫離，殘液無法排除等問題

*單位體積內過濾面積大，占地面積小，密閉過濾，清潔化生產；操作簡便

*自清洗過濾器，有效減免人工清理，無需更換過濾元件，適合連續化作業生產、高危操作環境等場合

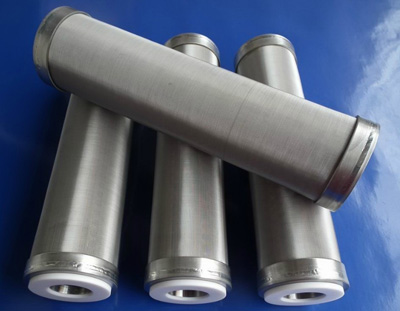

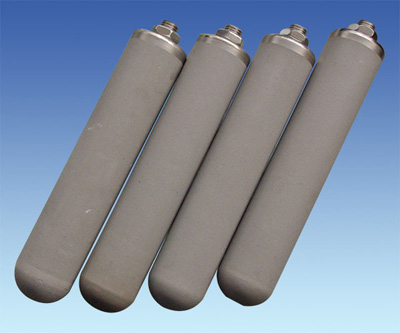

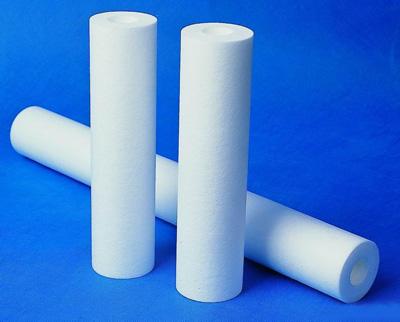

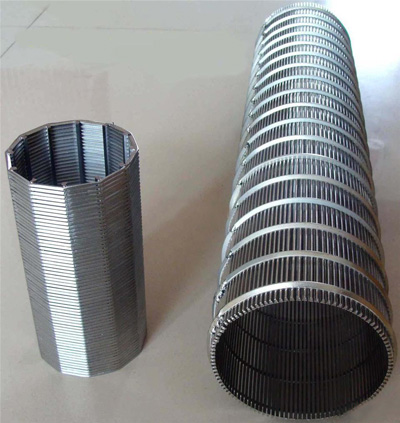

*多種濾材的選擇，使得設備耐化學腐蝕的性能優越，耐各種酸、堿、鹽和絕大部分有機溶劑，無味、無異物溶出

應用領域

1.作液-固分離的過濾介質。

微孔氣動過濾器已成為用于葡萄糖生產上糖液與活性炭的分離過濾；四環素生產上晶體過濾；感光膠片生產上硫酸鋇的過濾；含鉻污水處理中氫氧化鉻或鉻酸鋇的過濾；含鋅廢水處理中的氫氧化鋅的過濾，含鉛廢水的鉛粉過濾，化學纖維生產中酸浴與硫磺過濾；立德粉生產中硫酸鋇與硫化鋇的過濾等等，總之，凡0.3微米以上的固體微粒，均可過濾。

2.作液體澄清過濾介質

微孔氣動過濾器已成功地用于醫藥工業針劑生產上針劑洗瓶水過濾；雙氧水生產上水質凈化過濾，電鍍工業中電鍍液凈化過濾；抗菌素生產上發酵濾液復濾；葡萄糖生產上糖液凈化過濾；電滲析水的凈化過程；晴綸生產上的液體過濾等等。總之，可用于各種液體的凈化過濾，過渡精度高，濾液很清。

3.作氣體分離灰塵、水滴及油滴的過濾介質

微孔氣動過濾器已成功地用于三聚氰胺生產上的氨分離灰塵、水滴及油滴的過濾；醫藥工業針劑生產上壓縮空氣凈化過濾；手表生產上空氣分離灰塵的過濾；總之，可用于各種氣體分離固體、油滴與水滴等異物的凈化過濾。

4.液-液分離的過濾介質

微孔氣動過濾器可用于過濾廢水中的油滴等異物，過濾后廢水中含油量只有2ppm左右，大大低于國家規定的指標。

5.化工行業生產上液體產品、液體原料、液體中間體的精密過濾

如硫酸硅、雙氧水、酒精、液堿、硫酸、磷酸、甲醇、乙醇、丙酮、硫酸鋁、無鐵硫酸鋁、氯仿、雙氯氨、氯化氫、聚合氧化鋁、結晶鹽、硫磺酸浴、硫氰酸鈉等過濾。粉末活性炭、鍋爐用水、煤礦過濾煤廢水可回收利用，板框過濾、離心機后等精密過濾。

重金屬廢水，如電鍍廢水、線路板廢水、三鹽基硫酸鉛、銅、鐵紅、鐵黃、含鋅、銅板紙生產中的氯化鋅，含鎘、銅、鉻、鎳、鉛等離子廢水，采用化學法，經PE微孔管過濾可達排放標準。

化工廢水、灑精、白紙張、染料、制革等廢水處理；如硝基苯酸鈉，五氧化二釩、炭黑、醋酸鉛、硫酸鋁、硫酸錳等過濾，以及催化劑、碳酸鈉、聚苯乙烯等化工產品回收。含氟、含硫、含酸、含油黃磷廢水處理。生產流程及“三廢”治理中固液分離、液體澄清、曝氣、鼓泡、抽氧等工藝。以及目前國內外家庭用、集體用凈化裝置中的粗液、精濾，獲得很好的社會效益。

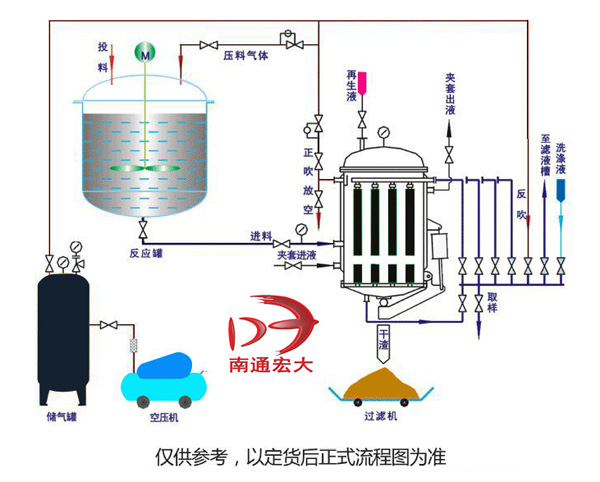

無殘液過濾器流程示意圖如下所示：

儲氣罐的配備：

對于5㎡以下的小型過濾器可不配儲氣罐，而直接用小型空壓機進行反沖。100㎡以下的過濾器配0.5m³、100㎡以上配1m³儲氣罐、對過濾器進行反沖的控制閥必須選用快開閥、反沖動作要迅速。反沖通氣管徑不能太小。100㎡的過濾器不小于40mm。

詳細參數

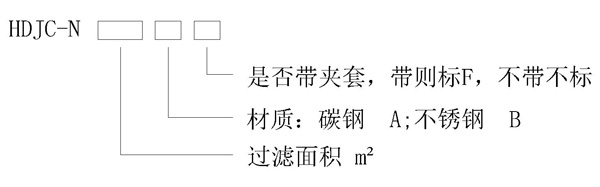

HDJC-N型

型號		HDJC-N-1	HDJC-N-2	HDJC-N-3	HDJC-N-5	HDJC-N-10	HDJC-N-20	HDJC-N-30	HDJC-N-40	HDJC-N-60	HDJC-N-100
過濾面積		1	2	3	5	10	20	30	40	60	100
材質		不銹鋼304、316L、321，鈦合金、碳鋼Q235B,內襯PP、PO、PTFE
處理能力（T/h)		根據具體物料的實驗數據確定
工作壓力（Mpa)		≤0.25
工作溫度（℃）		≤100
機體直徑（mm）		φ300	φ300	φ400	φ500	φ800	φ1000	φ1000	φ1200	φ1400	φ1800
機體直徑（mm）		φ300	φ300	φ400	φ500	φ800	φ900	φ1000	φ1200	φ1200	φ1600
機體高度（mm）	PA芯	1530	1730	1830	2570	2880	3530	3500	4110	4600	4800
機體高度（mm）	金屬芯	1500	1700	1900	2100	2400	2700	3000	3400	3600	4000
進口口徑（mm）		DN40	DN40	DN40	DN40	DN50	DN50	DN65	DN65	DN65	DN100
出口口徑（mm）		DN40	DN40	DN40	DN40	DN50	DN50	DN65	DN65	DN65	DN120
排渣口（mm）		φ200	φ200	φ200	φ200	φ400	φ550	φ550	φ550	φ550	φ550

HDJC-M型技術參數表

型號	HDJC-M-1	HDJC-M-2	HDJC-M-3	HDJC-M-4	HDJC-M-5	HDJC-M-6	HDJC-M-7	HDJC-M-8	HDJC-M-9	HDJC-M-10
過濾面積	1	2	3	4	5	6	7	8	9	10
材質	不銹鋼304、316L、321，鈦合金、碳鋼Q235B,內襯PP、PO、PTFE
處理能力（T/h)	根據具體物料的實驗數據確定
工作壓力（Mpa)	≤0.25
工作溫度（℃）	≤100
機體直徑（mm）	φ300	φ400	φ450	φ500	φ600	φ650	φ700	φ700	φ750	φ800
機體直徑（mm）	φ300	φ400	φ450	φ500	φ600	φ700	φ750	φ800	φ900	φ1000
機體高度（mm）	1500	1700	1900	2100	2400	2700	3000	3400	3600	4000
進口口徑（mm）	DN40	DN40	DN40	DN40	DN50	DN50	DN65	DN65	DN65	DN100
出口口徑（mm）	DN40	DN40	DN40	DN40	DN50	DN50	DN65	DN65	DN65	DN120
排渣口（mm）	φ200	φ200	φ200	φ200	φ400	φ550	φ550	φ550	φ550	φ550
機內容積（m³）	0.085	0.151	0.191	0.236	0.339	0.398	0.462	0.462	0.530	0.603
機內容積（m³）	0.085	0.151	0.191	0.236	0.339	0.462	0.530	0.603	0.763	0.942

*具體設備尺寸以訂貨后方案圖為準
