消聲器

發布日期：2017/7/26 16:23:09　所屬分類：石化管道設備　訪問統計：2219

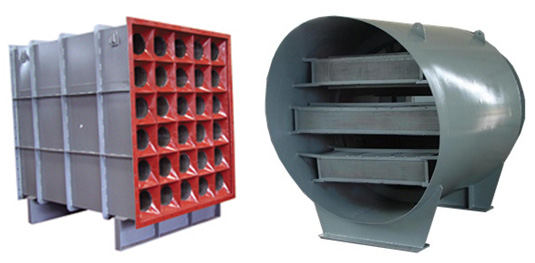

消聲器

簡介：消音器是阻止聲音傳播而允許氣流通過的一種器件，是消除空氣動力性噪聲的重要措施。消音器是安裝在空氣動力設備（如鼓風機、空壓機、鍋爐排氣口、發電機、水泵等排氣口噪音較大的設備）的氣流通道上或進、排氣系統中的降低噪聲的裝置。

小孔型消聲器、小孔型消音器

小孔型消聲器具有低中頻寬帶消聲性能，小的孔徑能提高吸聲系數，低的孔隙率能增加吸聲頻帶的寬度，孔板深度能改變共振吸聲峰的位置。小孔型消聲器具備設計嚴密、吸收頻帶寬、阻損小、耐高溫、壽命長等優點。一般用于鍋爐、壓縮機、汽輪機、除氧器、擴容器、安全閥等設備的排氣放空。

規格型號	參考管徑(mm)	排量(t/h)	溫度(℃)	壓力(MPa)	外形尺寸
PD-25/5	Ф32	0-5	0-540	0-12	Ф219x500
PD-40/10	Ф45	0-10			Ф219x500
PD-50/15	Ф57	0-15			Ф219x600
PD-80/25	Ф80	0-25			Ф273x700
PD-100/40	Ф108	0-40			Ф325x750
PD-125/65	Ф133	0-65			Ф377x1100
PD-150/80	Ф159	0-80			Ф377x1300
PD-200/105	Ф219	0-105			Ф450x1500
PD-250/150	Ф273	0-150			Ф530x1800
PD-300/300	Ф325	0-300			Ф630x2100
PD-400/420	Ф426	0-420			Ф820x2300

壓縮機消聲器

壓縮機排汽消聲器可使用中不僅具備一定的消聲能力，更能保證使用中壓縮機壓力不升高，壓縮機排汽消聲器是建立在通孔菱形阻聲流原理上制造，消聲進口管孔為通孔型，以穿孔板為阻性聲片，阻聲片為聲流式結構，是利用菱形彎曲吸聲及通道吸聲層厚度變化來改善消聲性能，不僅消聲較高，適應頻帶寬，氣流阻力小，更能保證消聲效果。

產品型號	排汽量T/H	壓力Mpa	接管尺寸mm	外形尺寸mm
TB-50/10	10	0.2-1.5	ф59	ф300x800
TB-80/30	30		ф89	ф350x1000
TB-100/40	40		ф108	ф420x1200
TB-125/50	50		ф133	ф450x1400
TB-150/65	65		ф159	ф450x1600
TB-200/80	80		ф219	ф530x1800
TB-250/110	110		ф273	ф680x2100

安全閥排汽消聲器、安全閥排汽消音器

安全閥排汽消聲器、安全閥排汽消音器用于發電廠、化工、鋼鐵行業鍋爐安全閥蒸汽排汽排放消聲，其排汽即應避免過大的噪聲，更應讓汽流順利排出不影響安全閥的起跳和回座，本實用新型用于安全閥的消聲器同樣采用了抗、噴、阻的消聲原理，其中以大孔擴容代替了直徑較小的控流孔，在結構上更強化了抗、噴、阻消聲機理，達到了理想的消聲效果。

規格型號	使用位置	壓力(Mpa)	溫度(℃)	排量(t/h)	參考管徑(mm)
AD-8/25	汽包安全閥過熱器安全閥再熱器安全閥	0-20	0-560	8	25
AD-10/32				10	32
AD-15/50				15	50
AD-20/65				20	65
AD-25/80				25	80
AD-30/100				30	100
AD-35/125				35	125
AD-40/150				40	150
AD-50/200				50	200
AD-80/250				80	250
AD-90/300				90	300
AD-120/350				120	300
AD-150/400				150	400

除塵風機消音器

風機消音器適用范圍：　

除塵風機消聲器主要用于各種高壓離心風機、通風機、軸流風機、助燃風機、除塵風機等排氣進出口上，用于降低風口空氣動力性噪聲。

風機消聲器型號及參數：

風機消聲器分圓形接口和方形接口，本表按圓形接口流量計算，用戶詢價時請報接口尺寸（方還是圓）

規格型號	風機接口mm	適用風機參數		消聲器規格		阻力損失Pa
規格型號	風機接口mm	流量 m3/h	氣流速度m/s	總長 mm	外徑mm	阻力損失Pa
FG-200	200	1000-20000	3-10	1050	450	150
FG-300	300			1500	500	150
FG-400	400			1500	730	170
FG-450	450			1800	750	200
FG-500	500			1800	880	200
FG-600	600			1800	1100	200
FG-700	700	8000-70000		2200	1200	200
FG-800	800			2300	1300	200
FG-900	900			2500	1400	200
FG-1000	1000			2500	1550	240
FG-1200	1200			2800	1750	240
FG-1400	1400			2800	1750	240
FG-1600	1600			3000	2150	300
FG-1800	1800	9000-150000		3000	2350	300
FG-2000	2000			3400	2450	300
FG-2200	2200			3400	2550	300
FG-2400	2400			3400	2900	400
FG-2700	2700	120000-250000		3400	3000	400
FG-3000	3000	120000-250000		3400	3300	400
