HDZ阻火器



概述：阻火器（又名防火器、隔火器）：是用來阻止易燃氣體和易燃液體蒸氣的火焰向外蔓延的安全裝置。



阻火器因阻止介質氣體火焰的傳播速度不同，內部阻火層結構也不同。而實際的阻火層尺寸主要取決于火焰速度，又與儲罐和管線系統的允許壓力降有關。 阻火器是安裝在儲罐放空接口或易燃氣體管道上的安全裝置。



結構特點



1、結構合理，重量輕，耐腐蝕；

2、易檢修，安裝方便；

3、阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。



 性能



1、阻爆性能合格，連續15次阻爆性能試驗每次都能組火；

2、耐燒性能合格，耐燒試驗1小時無回火現象；

3、殼體水壓試驗合格。



適用范圍



（1）    輸送易燃和可燃氣體的管道；

（2）    儲存石油及石油產品的油罐；

（3）    有爆炸危險系統的通風管道；

（4）    油氣回收系統；

（5）    取回熱爐燃燒氣體的管網；

（6）    內燃機排氣系統；



 主要技術參數



適用于：儲存閃點低于60℃的石油化工產品，如：汽油、煤油、輕柴油、甲苯等。工作溫度≤480℃；

殼體材質：碳鋼、鋁合金、不銹鋼：SUS304、SUS304L、SUS316、SUS316L；

阻火芯件材質：不銹鋼波紋板；

防爆級別：BS5501：IIA、IIB、IIC；

制造、檢測標準：按照GB5908-86標準執行；

法蘭標準：HG20594-97PN1.0。

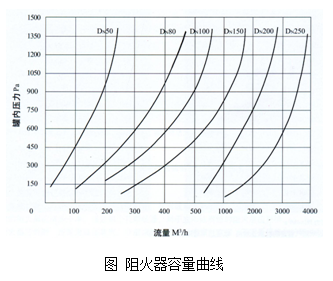

                                     阻火器容量曲線：





產品分類

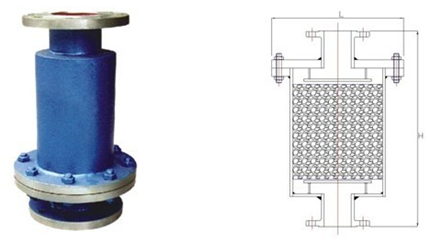

儲罐波紋阻火器（HDZH-Ⅰ）



儲罐阻火器是防止外部火焰竄入存有易燃易爆氣體的設備、管道內或阻止火焰在設備、管道間蔓延。阻火器是應用火焰通過熱導體的狹小孔隙時,由于熱量損失而熄滅的原理設計制造。阻火器的阻火層結構有礫石型、金屬絲網型或波紋型。其中波紋阻火器的氣流孔徑要求更少，一般要求孔徑小至0.01mm以下，同時要保證大流量氣體通過。故要求阻火芯體不能是常規的波紋阻火結構的材質，而應是納米級的多孔材料組成。本閥可與呼吸閥配套使用,亦可單獨使用。







                            表 儲罐波紋阻火器規格型號

規格	型號	安裝尺寸（mm）
		D2	D	L	H	nxΦ
DN50	HDZH-Ⅰ-50	Φ110	Φ140	220	235	4X14
DN80	HDZH-Ⅰ-80	Φ150	Φ185	280	270	4×18
DN100	HDZH-Ⅰ-100	Φ170	Φ205	325	275	4×18
DN150	HDZH-Ⅰ-150	Φ225	Φ260	425	290	8×18
DN200	HDZH-Ⅰ-200	Φ280	Φ315	495	305	8×18
DN250	HDZH-Ⅰ-250	Φ335	Φ370	595	320	12×18

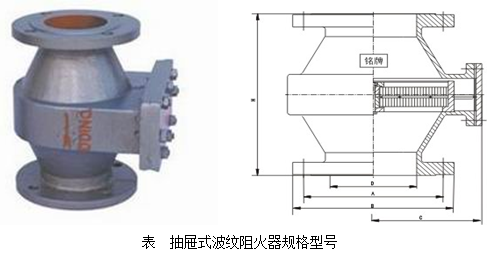

抽屜式波紋阻火器（HDZH-Ⅱ）



HDZH-Ⅱ抽屜式阻火器是應用火焰通過熱導體的狹小孔隙時,由于熱量損失而熄滅的原理設計制造。阻火器的阻火層結構有礫石型、金屬絲網型或波紋型。本閥可與呼吸閥配套使用,亦可單獨使用。本類閥門在管道中一般應當按照工況正確安裝。



 HDZH-Ⅱ抽屜式阻火器作用：防止外部火焰竄入存有易燃易爆氣體的設備、管道內或阻止火焰在設備、管道間蔓延。







                            表  抽屜式波紋阻火器規格型號

規格	型號	安裝尺寸（mm）
		D	A	B	C	H
DN50	HDZH-Ⅱ-50	50	110	140	114	210
DN100	HDZH-Ⅱ-100	100	170	205	150	284
DN150	HDZH-Ⅱ-150	150	225	260	185	375
DN200	HDZH-Ⅱ-200	200	280	315	230	445
DN250	HDZH-Ⅱ-250	250	335	370	276	500
DN300	HDZH-Ⅱ-300	300	395	435	276	500
DN400	HDZH-Ⅱ-400	400	495	535	350	520
DN500	HDZH-Ⅱ-500	500	600	640	400	550

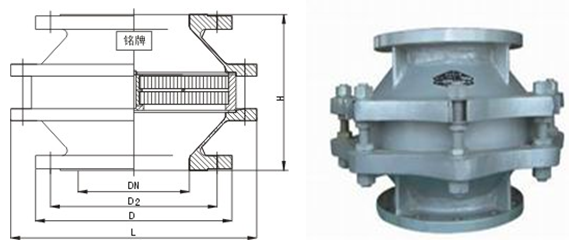

阻爆燃型管道阻火器（HDZH-Ⅲ）



                                                              表  阻爆燃型管道阻火器規格型號

規格	PN(MPa)	外形尺寸(mm)				螺栓
	HG20592-97	K	D	DL	L	數量	螺紋
DN50	PN1.6	125	165	245	240	4	M16
DN80		160	200	280	250	8	M16
DN100		180	220	335	260	8	M16
DN150		240	285	460	360	8	M20
DN200		295	340	520	420	12	M20
DN250		355	405	580	430	12	M24
DN300		410	460	705	450	12	M24

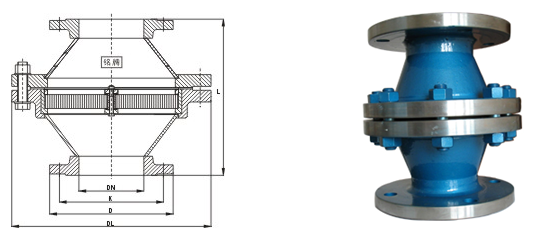

礫石管道阻火器（HDZH-Ⅳ）



表3-4 礫石管道阻火器規格型號

公稱通徑	SIZE	15	20	32	40	50	65	80	100
DN	in	1/2"	3/4"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
安裝尺寸	L	57	57	89	89	108	159	159	159
	H	365	365	420	420	461	461	550	550















散熱放空管道阻火器（HDZH-Ⅴ）



表   散熱放空管道阻火器規格型號

公稱通徑	SIZE	20	25	32	40	50	80	100	150	200
DN	in	3/4"	1"	1 1/4"	1 1/2"	2"	3"	4"	6"	8"
安裝尺寸	L	108	159	159	219	219	273	273	325	325
	H	334	338	372	376	376	458	462	490	506
