HDSH系列視鏡

發布日期：2017/7/26 15:39:41　所屬分類：石化管道設備　訪問統計：2326

HDSH系列視鏡



產品簡介：視鏡（HDSH型）用于石油、化工、化纖、醫藥、食品等工業生產裝置中，能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產不可或缺的附件。我公司主要參照《化工管道手冊》和HG501-502-86《壓力容器視鏡》等有關資料設計制造，也可按客戶要求設計制造。



產品特點：我公司生產的視鏡具有安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性。



主要參數及性能指標：



殼體材質 Body	視窗材質 Glass Material	S密封件 Seal Material	工作溫度 Ambient Temperature	操作壓力 Operating Pressure	連接方式 Joint type	允許急變溫 度
碳鋼 CS、 不銹鋼、 搪玻璃、 FRP、   CPVC、   PVC、 PP	鋼化硼硅玻璃 Borou Silicom	丁腈橡膠NBR 聚四氟乙烯 PTFE	-10~250℃	0.6~2.5MPa	螺紋連接 Threaded 法蘭連接 Flange Joint 對焊連接 Butt Welding	120~20℃
	石英玻璃 Quartz glass		-30~800℃	0.6~1.0MPa		280~20℃
	鈉鈣玻璃 Natrium&Calcium		0~80℃	0.6~1.0MPa		550~20℃



視鏡分類





直通視鏡（HDSH-Ⅰ）







規格型號：

Pg=2.5公斤/厘米2
公稱直徑DN	外形尺寸		玻璃板		重量（公斤）
	H	L	直徑	厚度
25	200	181	65	10	8
32	260	226	95	15	15
40	260	226	95	15	16
50	320	266	140	20	25.5
65	320	266	140	20	27.5
80	360	300	165	20	34
100	360	300	165	20	36.5
125	440	356	165	20	47.5
150	440	356	165	20	52
Pg=6公斤/厘米2
公稱直徑DN	外形尺寸		玻璃板		重量（公斤）
	H	L	直徑	厚度
25	200	189	65	10	9.3
32	260	234	95	15	16.7
40	260	234	95	15	18
50	320	278	140	20	30
65	320	278	140	20	32.6
80	360	308	165	20	37
100	360	308	165	20	40
125	440	364	165	20	51
150	440	364	165	20	53

^*注：直通視鏡根據連接方式不同可分為內螺紋直通、法蘭直通、對焊直通等，根據材質可分為玻璃直通、不銹鋼直通、非金屬直通等，客戶訂購時可與我司技術部進行聯系，以便為您確定適合準確的視鏡。





2.2 玻璃管視鏡（HDSH-Ⅱ）







規格型號：

G	DN	玻璃管徑	H	D	n×φ
1/2	15	φ40×100	250	95	4×φ14
3/4	20	φ50×100	250	105	4×φ14
1	25	φ50×100	250	115	4×φ14
11/4	32	φ60×100	250	135	4×φ18
11/2	40	φ70×100	250	145	4×φ18
2	50	φ70×100	250	160	4×φ18
2/21	65	φ95×100	250	180	4×φ18
3	80	φ115×100	250	195	4×φ18
4	100	φ120×100	250	215	4×φ18
5	125	φ140×100	250	245	4×φ18
6	150	φ170×100	250	280	4×φ23

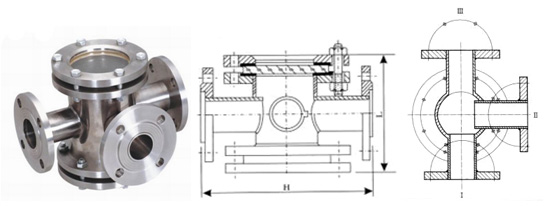

三通視鏡（HDSH-Ⅲ）





三通視鏡分為等徑三通視鏡與異徑三通視鏡兩種。等徑三通視鏡主要使用在管道的分支點上,既做為三通接頭，又包含有視鏡的功能；異徑三通視鏡則使用在管道的拐角處，視鏡就相當于一個直角彎頭，而另一通孔則做為清洗檢測的放料排污孔。







規格型號：

產品型號 代號	公稱直徑 DN			外型尺寸 mm		備注
	I	II	III	H	L
HDSH-Ⅲ	25	40	40	260	226	本系列視鏡 工作壓力 0.25MPa
	25	50	50	320	226
	25	65	65	320	266
	40	80	80	360	300
	40	100	100	360	300
	25	40	50	320	266
	40	50	65	320	266
	50	65	80	360	300
	50	80	100	360	300
	25	40	40	260	234	本系列視鏡工作壓力0.6MPa
	25	50	50	320	278
	25	65	65	320	278
	40	80	80	360	308
	40	100	100	360	308
	25	40	50	320	278
	40	50	65	320	278
	50	65	80	360	308

^*注：三通視鏡根據材料可分為碳鋼視鏡，不銹鋼視鏡等，客戶訂購時可與我司技術部進行聯系，以便為您確定適合準確的視鏡。我司也可制造四通視鏡或其他尺寸的視鏡，歡迎來電咨詢。



螺紋連接視鏡（HDSH-Ⅳ）

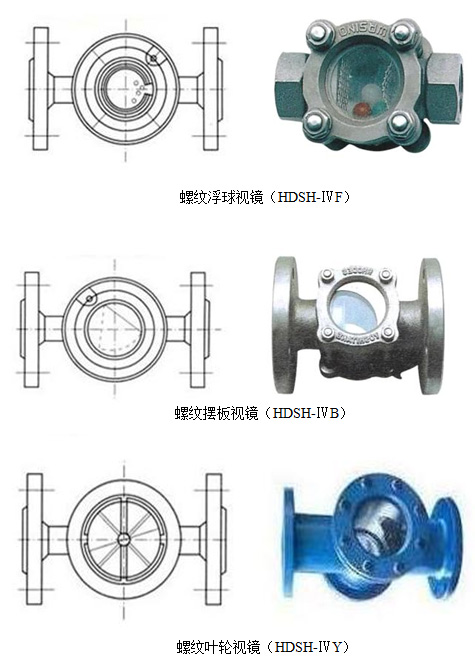

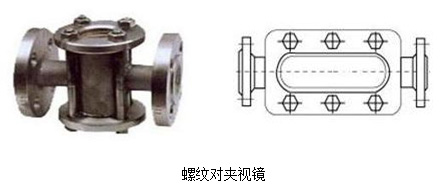

螺紋直通視鏡是直通視鏡里的一種主要樣式，與常規的直通視鏡主要的差別就是連接方式的不同。螺紋直通視鏡一般采用55度錐螺紋與NPT螺紋連接。根據內部結構又可以分為螺紋浮球視鏡（HDSH-ⅣF），螺紋擺板視鏡（HDSH-ⅣB），螺紋葉輪視鏡（HDSH-ⅣY）。外型樣式有單壓式，對夾式兩種。







螺紋視鏡適用于排液或受槽前的回流，冷卻水等液體管路上以觀察液體流動情況。確保生產的安全與產品的質量，是管道上不可或缺的一個配件。







附：管道視鏡連接方式



管道視鏡與管路或設備之間的連接方式的選擇是否正確合適，會直接影響到管道與管道視鏡產生跑、冒、滴、漏現象的機率。常見管道視鏡的連接方式包括：法蘭連接、對焊連接、螺紋連接、卡箍連接、對夾連接,軟管接頭連接等連接形式。



1、法蘭連接



法蘭連接是視鏡中用得較多的連接形式。法蘭有突面（RF）、平面（FF）、凸凹面（MF）等之分。按結合面形狀又可分為以下幾種：

a、光滑式：用于壓力不高的管路，加工比較方便；

b、凹凸式：工作壓力較高，可使用中硬墊圈；

c、榫槽式：可用塑性變形較大的墊圈，在腐蝕性介質中使用較廣泛，密封效果較

   好；

d、梯形槽式：用橢圓形金屬環作墊圈，使用于工作壓力≥64公斤/平方厘米的閥

   門，或高溫閥門；

e、透鏡式：墊圈是透鏡形狀，用金屬制作，使用于工作壓力≥100公斤/平方厘米

   的高壓閥門，或高溫閥門；

f、O形圈式：這是一種較新的法蘭連接形式，它是隨著各種橡膠O形圈的出現，

   而發展起來的，它在密封效果上比一般平墊圈可靠。



2、對夾連接



管道視鏡安裝在兩片法蘭中間，用螺栓直接將閥門及兩頭管道穿夾在一起的連接形式。



3、焊接連接



對焊連接：視鏡兩端按對焊焊接要求加工成對焊坡口，與管道焊接坡口對應，通過焊接固定在管道上。



承插焊連接：視鏡兩端按承插焊要求加工，與管道通過承插焊連接。



4、螺紋連接



 螺紋連接是一種簡便的連接方法，常用于小口徑管道視鏡。視鏡按各螺紋標準加工，有內螺紋和外螺紋兩種。與管道上螺紋對應。



螺紋連接分兩種情況：



 a、直接密封：內外螺紋直接起密封作用。為了確保連接處不漏，往往用鉛油、線麻和聚四氟乙烯生料帶填充；其中，聚四氟乙烯生料帶，使用日見廣泛；這種材料耐腐蝕性能很好，密封效果較好，使用和保存方便，拆卸時，可以完整地將其取下，因為它是一層無粘性的薄膜，比鉛油、線麻優越得多。



b、間接密封：螺紋旋緊的力量，傳遞給兩平面間的墊圈，讓墊圈起密封作用。



5、卡箍連接



這是一種快速連接方法，它只需兩個螺栓，適用于經常拆卸的低壓視鏡。如衛生級快裝視鏡。









6、皮管接頭連接



皮管接頭連接方式適合采用膠管的管路上,連接方便簡單,密封可靠。



7、其它的連接方式



 以上是視鏡中較常用的連接方式.但是使用者有時候無法采用常規的連接方式，要根據具體情況具體對待。另外設計或是混合連接方式。



備注：a、各種連接方式都須參照相應的標準，需要明確了解用戶要求的標準，避免所選用閥門無法安裝。



            b、通常大直徑的管道與閥門連接采用法蘭式連接，小直徑的管道與閥門用螺紋式連接。
