HDJR型列式反沖洗過濾器

發布日期：2017/8/8 22:21:00　所屬分類：HDJ系列過濾設備　訪問統計：2241

HDJR型列式反沖洗過濾器



產品簡介：



HDJR型列式過濾器系統中共有3組以上并聯的過濾器組件組成，當過濾器反沖洗時，其中1組在反沖，其余幾組過濾器在正常過濾。過濾系統的閥門可選用耐溫達250℃的V型軟密封球閥，執行機構采用雙室轉角式氣缸。過濾元件可選用進口的“金屬鍥形纏繞絲網”，該濾芯具有很高的強度和耐用性，可以耐受過濾反沖時周期循環性的沖擊，還具有容易清洗的優點，因為鍥形網是一種近乎二維的濾網，它沒有顆粒堆積堵塞的死區。

u  本過濾器的現場設有手動控制按鈕，可以在現場對過濾器進行強制反沖洗。

u  在系統不停車的情況下自動反沖洗過濾元件，減少非計劃停工，降低產品成本；

u  具有氣動或電動程序控制(可選) ，性能穩定，工作可靠；

u  裝置處理量增加可以在較少的投資下增加過濾單元，即能滿足工藝要求；

u  實現計算機終端控制和遠程通訊，隨時監控和修改系統工作狀態；

u  專用的濾芯，有效地降低了過濾時的壓力損失，延長過濾時間，減少維護費。





應用領域：



     列式反沖洗過濾器適用于從汽油到重型焦化汽油、柴油及渣油、污水和其它要求凈化處理的流體物質，有效地保證管路上及裝置上的設備，防止被堵塞而降低使用壽命的可能，具備了沖洗較干凈、污油量少、自動化程度高等性能，從而避免采用固定式過濾器因雜質堆積而需頻繁拆卸過濾器、沖洗過濾元件及更換損壞濾網的經濟損失。



詳細參數：



u  工作壓力:1.6MPa(標準型)；2.5MPa(特殊型)；

u  工作溫度:環境溫度：-40℃～180℃；250℃(特殊型)；

u  過濾精度:去除5μm、10μm、15μm、20μm、25μm、30μm、40μm的顆粒；

u  介質流量:≤200×104t/a；

u  電源電壓:DC24V 或AC220V；

u  氣源壓力:≥0.35MPa；

u  反洗方式:壓差自動，定時自動，手動控制；

u  防爆等級:DIICT6或DIIBT4；

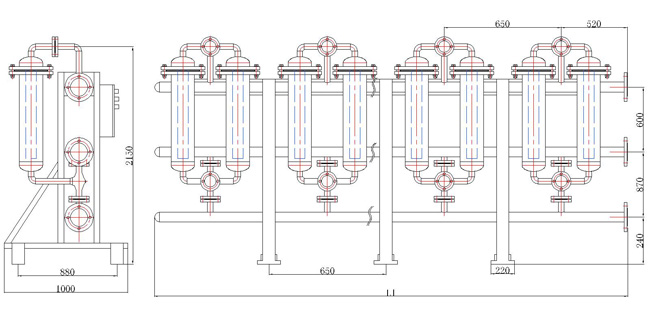

u  外形尺寸:1000(寬)×2150(高)×(2150～5400)(長)；(視單元數而定)。







公稱直徑(DN)	L1	L2	L3	單元數
150	2150	1350	650	3列6單元
150	2800	2000	1300	4列8單元
150	3450	3650	1950	5列10單元
150	4100	3300	2600	6列12單元
150	4750	3950	3250	7列14單元
150	5400	4600	3900	8列16單元
