全自動過濾系統

發布日期：2017/7/23 15:11:09　所屬分類：全自動過濾系統　訪問統計：2590

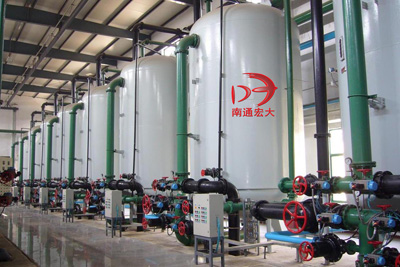

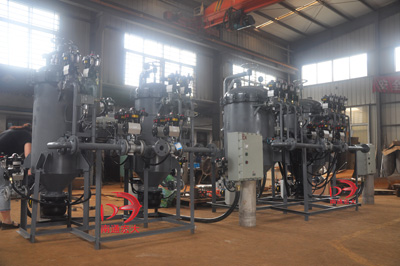

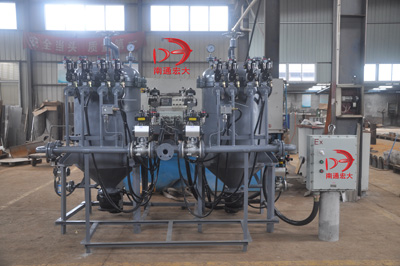

全自動過濾系統

產品簡介：

技術特點：



*根據不同過濾器形式，過濾精度范圍廣，介質穩定；

*通過自身的檢索和應變功能，實現自動反沖洗，可應對不穩定的介質波動，無需人工干預；

*控制系統反應靈敏，運行較精確，同時具備時間設定、壓差設定和手動運行多種運行功能，可以根據不同介質和過濾精度靈活調整反洗壓差或時間設定值；

*結構設計緊湊合理，占地面積小，安裝移動靈活方便。

*設備易損件少，無耗材，運行維護費用低，操作管理簡單。

*應用領域廣，可適用不同介質過濾要求。











詳細介紹：

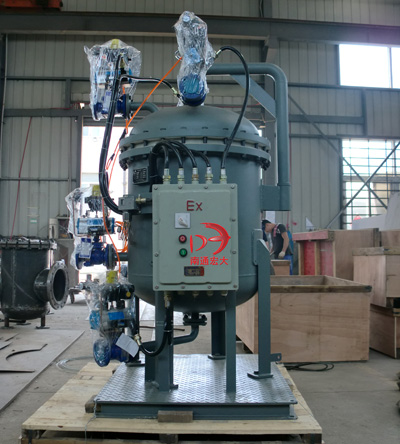

全自動控制系統采用防爆儀表配電柜（盤）；采用德國西門子S7-200PLC作控制器，與DCS（和利時）采用458通訊；主要元器件中，斷路器等采用法國施耐德品牌元器件，繼電器采用歐姆龍繼電器。表2-1為主要元器件表，圖2-1為防爆儀表配電柜外形尺寸圖，整個系統符合國家安全防爆要求。







表2-1控制柜內主要元氣件表

序號	元氣件	型號	備注
1	控制柜	50*40*20cm	安全防爆
2	轉換開關	面板上用	安全防爆
3	按鈕	紅(停止按鈕)	安全防爆
4	按鈕	綠(啟動按鈕)	安全防爆
5	PLC	西門子s7-200 224	485通訊
6	EM277	DP通訊用	選配
7	繼電器	omron
8	差壓計	SCEx	安全防爆
9	閥	HOGQ641F-16CEB-DN50	安全防爆
10	閥	HOGQ641F-16CEB-DN100	安全防爆



注：1、防爆控制柜面板上的電源開關、按鈕均由防爆廠家負責安裝。2、西門子DP通訊模塊EM277系選配。



圖2-1 防爆儀表配電柜外型尺寸圖、內部元器件分布圖







注意事項：

1、使用前，必須詳細閱讀本使用說明書，必須檢查本設備與使用要求是否一致，介質流向必須與設備上的流向標記一致。

2、正確接入電源L、 N、接地，電壓220V I＜3A。

3、DCS系統與西門子PLC采用485進行通訊，可實時對系統進行監控，監控數據：#1~#5閥的導通（閉合），#1差壓計動作與否（注：直接監控PLC的輸入輸出點）。

4、如需通過profibus通訊，需選配硬件EM277模塊。

5、差壓計動作壓力可手動調節設定，出廠設定0.1MPa，具體調節參照使用手冊。

6、按鈕均具有一鍵啟停功能；啟用時打開電源，按紅色按鈕，設備投入正常運行；按綠色按鈕，壓干過濾器內水分。

7、壓縮空氣壓干過濾器內水分時間由PLC內置電位器0調節（時間設定范圍為1--50分鐘），出廠時間設定為10分鐘。

8、反沖洗時間由PLC內置電位器1調節（時間設定范圍為1--50分鐘），出廠時間設定為30分鐘。

9、物料泵可由15號線、N控制；反洗水泵由16號線、N控制；控制電壓220V， 控制電流I＜1A；

10、設備優秀選擇安裝于室內，以便保證PLC控制柜內溫度不超過55攝氏度，否 則會影響PLC使用壽命和正常工作。

11、勿（盡量避免）與機組材料無化學相容性的物質接觸，保持機組內無浸蝕、外表面潔凈明亮。
