HDSJ型減溫減壓器

發布日期：2017/7/11 20:52:56　所屬分類：HDS系列靜態混合器　訪問統計：2463

HDSJ型減溫減壓器



產品簡介



*無傳動部件，減溫水霧化效果較好，噴嘴拆裝方便，便于維修。

*體積小，安裝簡便，可水平或垂直安裝。

*霧化好，汽化速度快。

*較精確的控制能使蒸汽溫度調節范圍廣。

*疏水量小。

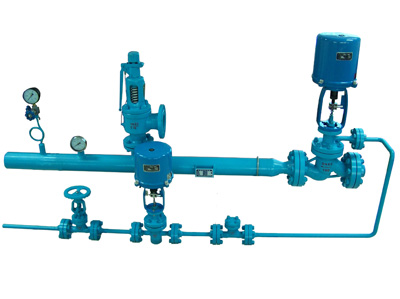

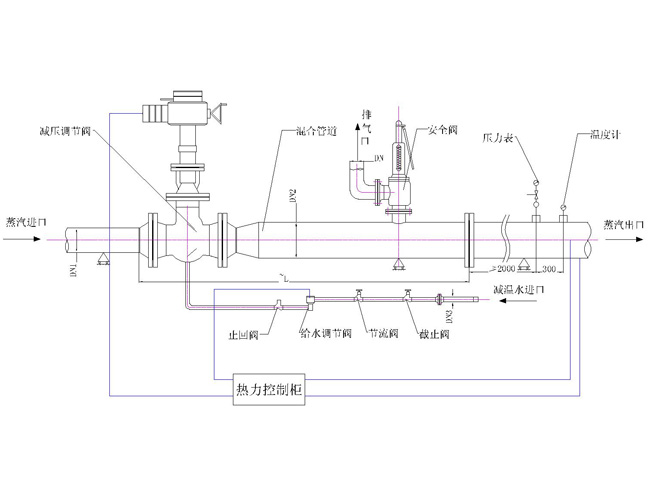

HDSJ-I型一體式減溫減壓裝置



一體式減溫減壓裝置，由減溫減壓閥、節流孔板、蒸汽管道、安全閥、給水調節閥、節流閥、截止閥、止回閥、減溫水管、法蘭、標準件等組成。

主要特點：



u  減溫減壓在同一閥體內完成，使整套裝置長度大大縮短。結構更加緊湊，減少占地面積，利于現場安裝布置。

u  減溫減壓閥采用雙閥座結構，不平衡力小、調節范圍廣、動作平穩，不會出現卡死現象，并采用直行程執行機構，去除了傳統的杠桿鉸鏈機構，減少了空行程環節，進一步提高了調節系統的靈敏度及精確度

u  減溫系統根據減溫水壓差的不同，采用不同形式的給水調節閥,既能減小閥門的泄漏量,又能合理分配給水系統上的壓差。同一口徑，不同的流量系數CV值可供選擇，使溫度調節系統調節靈敏度及精確度大大提高。

u  減溫減壓閥、給水調節閥可根據用戶現場實際工況選擇配用電動或氣動薄膜式執行機構，以滿足用戶的需要。

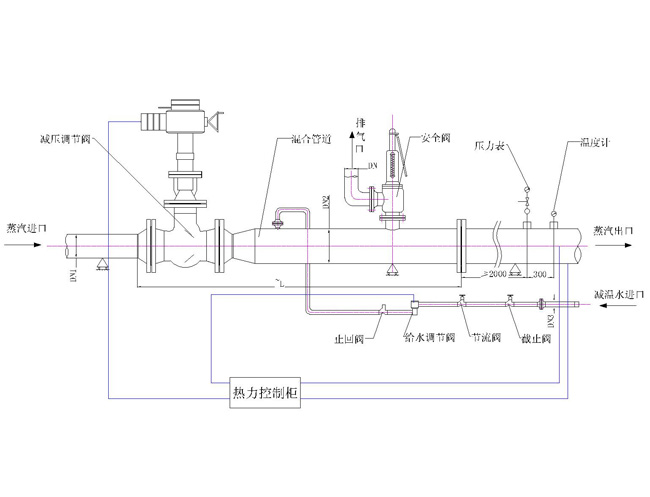

HDSJ-II分體式減溫減壓裝置



分體式減溫減壓裝置由減壓閥、節流孔板、蒸汽混合管道（帶噴嘴）、安全閥、給水調節閥、節流閥、截止閥、止回閥、減溫水管、法蘭、標準件等組成。



主要特點：



u  減壓系統采用雙閥座減壓閥結構，不平衡力小，調節范圍大，動作平穩，無卡阻現象。

u  減溫系統采用文丘里氏加笛管噴嘴的方式，無傳動部件，減溫水霧化效果較好，噴嘴拆裝方便，便于維修。

u  減壓系統和減溫系統分開，主要用于工況惡劣， 如蒸汽流量小不適用采用減溫減壓閥的，及飽和蒸汽的工況(壓力較低主要考慮蒸汽流速較低)采用文丘里管減溫方式，減溫水充分霧化，以達到較好的減溫效果。







HDSJ-III型可調噴嘴減溫減壓裝置



可調噴嘴減溫減壓裝置，由減壓閥、可調噴嘴減溫器、安全閥及節流閥、截止閥、止回閥、減溫水管、法蘭、標準件等組成。



主要特點：



u  減壓系統采用雙閥座減壓閥結構，不平衡力小，調節范圍大，動作平穩，無卡阻現象。

u  減溫系統采用可調噴嘴減溫器進行減溫，由執行機構控制調節噴嘴通過改變噴嘴流通面積來調整給水水量，在給水量變化較大情況下，減溫水始終保持很好的霧化效果。

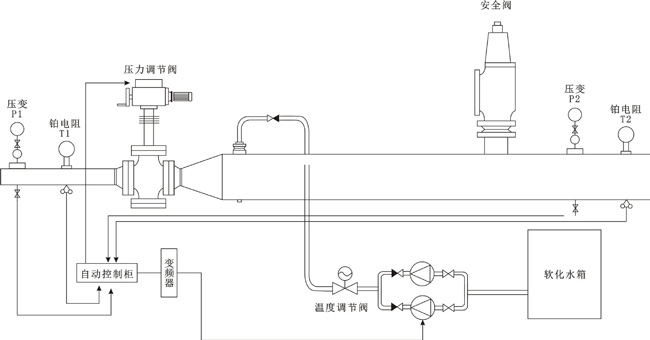

HDSJ-IV變頻式減溫減壓裝置



變頻式減溫減壓裝置主要由減溫減壓閥、蒸汽管道、安全閥、給水水泵、截止閥、止回閥、減溫水管、法蘭、標準件、變頻控制柜。



主要特點



u  減壓系統采用雙閥座減溫減壓閥結構，不平衡力小，調節范圍大，動作平穩，無卡阻現象。

u  減溫系統采用變頻器直接控制水泵電機來調節減溫水的水量，調節性能大大提高。

u  節電、節水節約能源，并且還有效地保護水泵電機，使得水泵電機的連續使用壽命大大延長。







HDSJ-V高溫高壓減溫減壓裝置



高溫高壓減溫減壓裝置是消化、吸收國際知名品牌德國霍拉、美國費希爾、亞威等結構形式。經我公司優化設計，并經用戶使用，確認為運行穩定、較安全、可靠產品。蒸汽減壓閥或蒸汽減溫減壓閥采用多級蘢柵結構，該結構優化設計的閥座和閥芯調節范圍廣、性能穩定并達到低噪音運行。



優點：



u 較優秀的流量特性，能適應蒸汽負荷的大范圍（10-90%）變化。

u  平衡式閥芯，降低執行器力矩。

u  閥芯及閥柵密封面堆焊“司太立”合金耐沖刷。

u  較低的泄漏率。

u  低噪音設計。

u  優化的減壓閥上部結構，檢修時不拆除閥體就能方便對內部組件進行拆裝。
